唯尚北斗時間同步系統在山東東營聯通大廈成功運行

發布時間：2025-04-07 來源：



北斗時間同步系統接收北斗衛星、GPS衛星、CDMA、SDH、PTP、IRIG-B碼、串口等外部時間基準信號，通過智能時間源算法，實現多時間源的智能切換，輸出高精度、高可靠的時間同步信號和標準時間信息。

   北斗時間同步系統利用衛星雙向授時功能，方便構建電力系統的全網時間同步網絡，實現全網時間同步，利用衛星雙向通信功能，可以構建中心主站系統對各廠站時間同步系統的集中監測和遠程維護，提高設備的運行可靠性。

     產品采用SMT表面貼裝技術生產，以高速芯片，無硬盤和風扇設計，精度高、穩定性好、功能強、無積累誤差、不受地域氣候等環境條件限制、全自動智能化運行，免操作維護，適合無人值守。

    該產品有標準RS232、RS422/485、1PPS/PPM/PPH、IRIG-B、IEEE1588、NTP/SNTP網絡對時等接口形式，可以適應各種不同設備的校時需要，應用于電力、金融、通信、交通、廣電、安防、石化、水利、國防、、IT等領域。

北斗時間同步系統的特點：

1．模塊化結構，NTP/SNTP端口數量可靈活配置，可配置多路物理隔離的10/100M網口。

2．雙CPU同時工作，32位CPU雙核處理器，嵌入式系統，無風扇無硬盤設計，防震設計，性能提高。

3．精度高，同步快。

4．支持單星校時模式，適用于收星效果不佳的情況，有屋頂和磁吸式貼窗天線可供選擇。

5．自守時能力強，裝置收不到衛星信號后，自守時能力優于7*10-9（0.42μS/min）。

6．可同時為幾十萬臺客戶端、服務器、工作站、DVR提供時間戳服務。

7．支持WINDOWS9X/NT/2000/XP/2003、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系統及支持NTP協議的路由器、交換機、嵌入式錄像機等網絡設備。

8．采用高性能、寬范圍開關電源，工作穩定。

9．GPS北斗接收天線重點考慮了防雷設計、穩定性設計、抗干擾設計， 信號接收可靠性高，不受地域條件和環境的限制。

10．裝置具有自復位能力，在因干擾造成裝置程序出錯時，能自動恢復正常工作。

11．有多種工作狀態指示，便于運行值班人員的日常巡視。

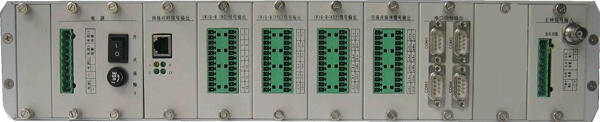

12．裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來現場網絡改造擴建時增加對時端口提供了方便。

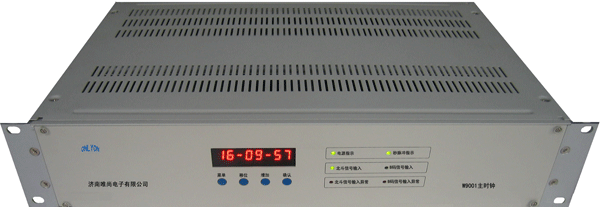

13．裝置可通過數碼管在線顯示當前收星個數，在線顯示裝置的同步狀況。

14．產品在設計開發時已經充分考慮了工程安裝調試的需要，故我公司產品現場幾乎不需要調試，便可進行運行，節省了人力物力。全模塊化結構設計也為日后的維護擴展提供了便利。
北斗時間同步系統主要技術指標

1、GPS接收天線

天線環境要求：

工作溫度：-45℃～85℃；

貯存溫度：-50℃～90℃；

濕度：結露；

體積：φ96×126mm。

2、GPS接收

接收頻率：1575.42MHz（L1信號）。

接收靈敏度：捕獲〈-130dBm，追蹤〈-133dBm。

同時追蹤：正常狀態下可同時追蹤8～12顆GPS衛星；

          裝置冷起動時不小于4顆衛星；

          裝置熱起動時不小于1顆衛星。

捕獲時間：裝置冷起動時小于5min，裝置熱起動時小于1min。

內部電池：電池類型：鋰電池；

          電池壽命：≮25000h。

3、功耗：≤15W。

4、平均無故障間隔時間(MTBF)≥70000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于10年。正常使用條件下無須維護。

5、輸出時間與協調世界時（UTC）時間同步準確度：≤0.1μS。

6、時間保持單元守時精度：時間保持單元晶體振蕩器選用OCXO，守時精度優于7*10-9(0.42μS/min)。

7、抗干擾

    在雷擊過電壓、一次回路操作、開關場故障、二次回路操作及其它強干擾作用下，裝置不誤動作。

  北斗時間同步系統引用標準
◆DL/T                       電力系統的時間同步系統 第Ⅰ部分：技術規范
◆QB/HD01-2002             華東電網時間同步系統技術規范
◆Q/GD001.1154.3-2005   廣東電網變電站GPS時間同步系統技術規范
◆GJB2242-1994              時統設備通用規范
◆GJB2715-1996              國防計量通用術語
◆GB/T15527-1995           船用系統（GPS）通用技術條件
◆GB/T11014-1989           平衡電壓數字接口電路的電氣特性
◆GB/T14429-2005           遠動設備和系統      術語（IEC TR3 60870-1-3：1997）
◆GB/T16435-1996           遠動設備和系統      接口（電氣特性）
◆GB/T17463-1998           遠動設備和系統      性能要求
◆GB/T17626-1998           電磁兼容    試驗和測量技術
◆GB/T13926-1992           工業過程測量裝置的電磁兼容性
