GPS時鐘系統在綜自變電站中的應用

發布時間：2017-04-21 來源：

近幾年來，隨著變電站自動化水平的提高，在綜自變電站中計算機監控系統、微機保護裝置、微機故障錄波裝置以及各類數據管理機得到了廣泛的應用，而這些自動裝置的配合工作需要有一個統一的GPS時鐘時間。

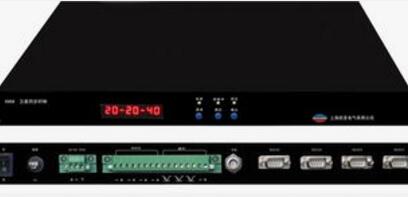

GPS時鐘

當電力系統發生故障時，既可實現全站各系統在統一時間基準下的運行監控和事故后故障分析，也可以通過各保護動作、開關分合的先后順序及準確時間來分析事故的原因及過程。

隨著電網的日益復雜、裝機容量的提高和電網的擴大，提供標準時間的時鐘基準成為電廠、變電站乃至整個電力系統的迫切需要，時鐘的統一是保證電力系統安全運行，提高運行水平的一個重要措施，是綜自變電站自動化系統的基本要求之一。

一．GPS時鐘系統的優越性

變電站采用不同廠家的計算機監控系統、自動化及線路微機保護裝置、故障錄波裝置、電能量計費系統、SCADA系統等，變電站時間同步形式主要有以下幾種：

（1）各設備提供商采用各自獨立的時鐘，而各時鐘因產品質量的差異，在對時精度上都有一定的偏差，從而使全廠各系統不能在統一時間基準的基礎上進行數據分析與比較，給事后正確的故障分析判斷帶來很大隱患。

（2）通過主站對時方式實現對時，調度中心主站通過通信通道下發對時命令同步系統內各個電站的時鐘，這種方式需要專用的通信通道，由于從調度中心到達各個變電站的距離不一樣，通信延時也不一樣，因此只能保證系統時鐘在100毫秒級誤差的水平。

（3）采用一臺小型GPS接收機，提供多個RS232端口，用串口電纜逐一連接到各個計算機，實現時間同步。但事實上這種同步方式也存在缺點，使用的電纜長度不能過長；服務器的反應速度、客戶機的延遲都直接影響對時精度。

而且各站往往有不同的裝置需要接收時鐘同步信號，接口不一，如RS-232/422/485串行口、脈沖、IRIG-B碼、DCF77格式接口等；裝置的數量也不等，造成GPS裝置的某些類型接口數量不夠或缺少某種類型的接口，需要增加一臺甚至數臺GPS接收機，而這往往受到資金不足或沒有安裝位置等限制。

（4）用GPS時鐘系統對時。GPS（全球定位系統Global Positioning System），美國軍方建立的全球衛星導航定位系統，由專門的接收器接收衛星發射的信號，可以獲得位置、時間和其它相關信息。

GPS系統每秒發送一次信號，其時間精度在1μs以內，在任何時刻、在全球任何位置均能可靠接收到信號，衛星不間斷地發送自身的星歷參數和時間信息，GPS發送的時間信息包含年、月、日、時、分、秒以及IPPS（標準秒）信號，因而具有很高的頻率精度（可達l0-12量級）和時間精度。

在綜自變電站中采用GPS衛星同步時鐘系統有著明顯的優勢，可以實現全站各系統在統一GPS時間基準下的運行監控和事故后的故障分析。變電站的各種自動化設備（如故障錄波器、微機保護裝置、監控系統等），根據GPS提供的時鐘同步信號，統一變電站、調度中心的時間基準，在電力系統發生故障后，提高了SOE的時間準確性，大大提高了電力系統的安全穩定性，為分析故障的情況及斷路器動作的先后順序提供有力的證據，為電網安全穩定監視和控制系統創造了良好的技術條件。

GPS時鐘系統很好地解決變電站統一時間基準的問題，實現站內甚至站間的準確對時，目前已經成為佳的對時方案，也是技術發展的必然趨勢。
